Vista auxiliar: vistas que se utilizan para dar detalle.
Abatimiento: operación geométrica que consiste en hacer
que un plano coincida con otro por medio de un giro alrededor de la recta
de intersección de ambos.
Proyección auxiliar: dibujo de una figura o secciones de la misma
de tal manera que las líneas de proyección sobre el plano
sean perpendiculares a él.
Plano auxiliar: el dibujo perspectivo sobre el que
se proyecta el objeto. Sirve para ver más a detalle.
Dimensión real: longitud, extensión o volumen
de una línea una superficie o un cuerpo respectivamente a escala.
Escala, es posible ampliar o reducir a conveniencia.

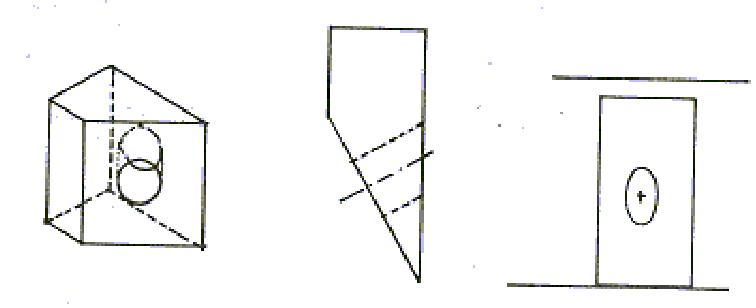

Construcción de una Vista Auxiliar Simple a partir de la Vista
superior

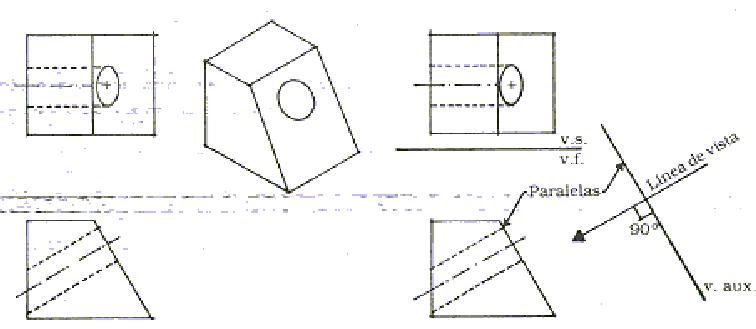

1 Dibújese una línea de vista perpendicular a líneas
del plano inclinado. Dibújese la vista de filo del plano auxiliar
perpendicular.

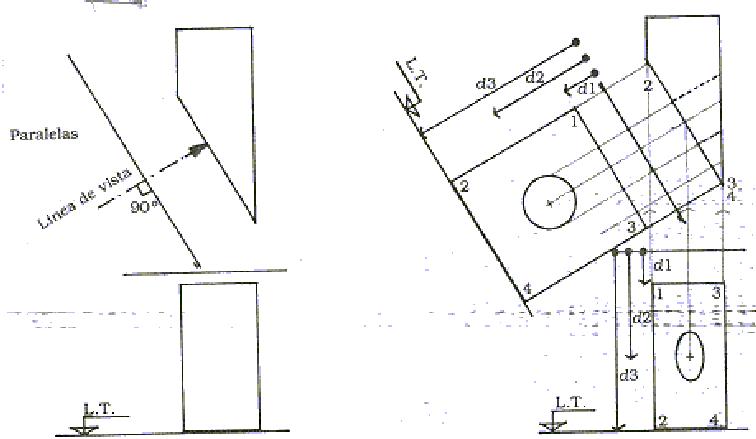

2 Numérese los puntos de la superficie inclinada en las vistas
frontal y superior y proyéctese a la vista auxiliar. Lleve las distancias
de la vista frontal a la vista auxiliar.
Construcción de una Vista Auxiliar Simple a partir de la Vista frontal
